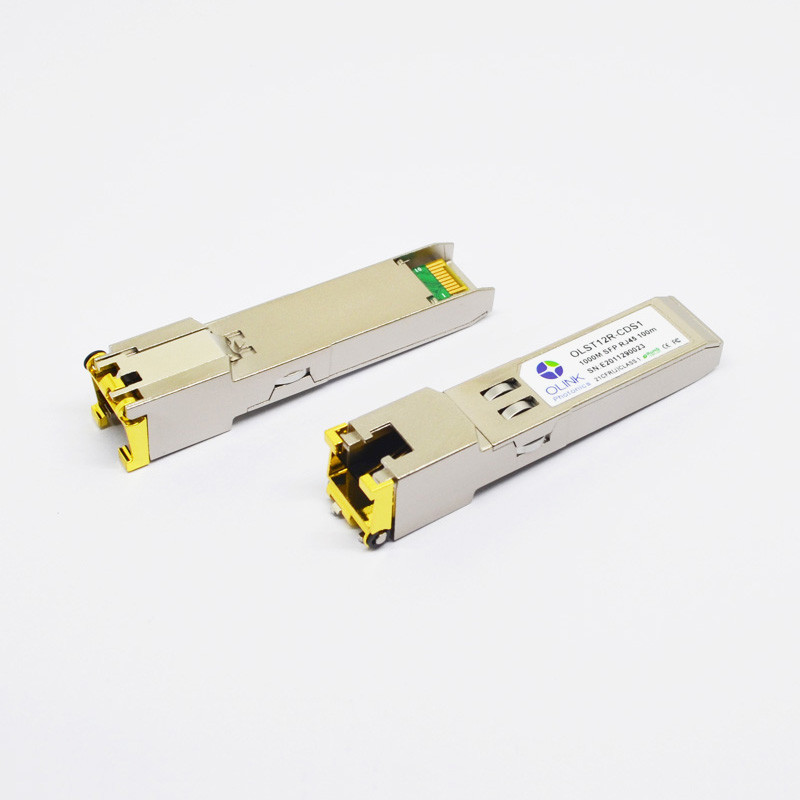

Aangepast Koper rj-45 van 1000base-t SFP 100m Optische Zendontvangermodule
Absolute Maximumclassificaties
| Parameter |
Symbool |
Min. |
Max. |
Eenheid |
Nota |
| Leveringsvoltage |
Vcc |
-0.5 |
4.0 |
V |
|
| Opslagtemperatuur |
TS |
-40 |
85 |
°C |
|
| Relatieve Vochtigheid |
Relatieve vochtigheid |
0 |
85 |
% |
|
Nota: De spanning meer dan de maximum absolute classificaties kan permanente schade aan de zendontvanger veroorzaken.
Algemene Werkende Kenmerken
| Parameter |
Symbool |
Min. |
Type |
Max. |
Eenheid |
Nota |
| Datasnelheid |
DR. |
10 |
|
1000 |
Mb/s |
|
| Leveringsvoltage |
Vcc |
3.13 |
3.3 |
3.47 |
V |
|
| Leveringsstroom |
Icc5 |
|
320 |
375 |
mA |
|
| Werkende Gevaltemperaturen. |
Tc |
0 |
|
70 |
°C |
|
Signalen Elektrointerface met lage snelheid (BOVENKANT (C) = 0 tot 70℃, VCC = 3,13 tot 3,47 V)
| Parameter |
Symbool |
Min. |
Type |
Max. |
Eenheid |
Nota |
| SFP-Output _Low |
Volume |
0 |
|
0,5 |
V |
1 |
| SFP-Output _High |
VOH |
Vcc - 0,5 |
|
Vcc+0.3 |
V |
1 |
| SFP Input_Low |
VIL |
0 |
|
0,8 |
V |
1 |
| SFP Input_High |
VIH |
2.0 |
|
Vcc+0.3 |
V |
1 |
Nota's:
1. 4.7k aan 10k trek aan host_Vcc uit, aan gastheerkant wordt gemeten van schakelaar die
2. MOD_DEF (1) (SCL) en MOD_DEF (2) (SDA), is open afvoerkanaalcmos signalen. Zowel moeten MOD_DEF (1) en MOD_DEF (2) aan host_Vcc worden uitgetrokken.
Hoge snelheids Elektrointerface (BOVENKANT (C) = -0 tot 70 ℃, VCC = 3,13 tot 3,47 V)
| Parameter |
Symbool |
Min. |
Type |
Max. |
Eenheid |
Nota |
| Zender |
| Lijn Frequecy |
FL |
|
125 |
|
Mhz |
2 |
| De Impedantie van de Txoutput |
Zout, tx |
|
100 |
|
Ω |
3 |
| De Impedantie van de Rxinput |
Zin.rx |
|
100 |
|
Ω |
3 |
| Kies gebeëindigde gegevensinvoerschommeling uit |
Vin |
250 |
|
1200 |
mV |
|
| Kies de gebeëindigde schommeling van de gegevensoutput uit |
Vout |
350 |
|
800 |
mV |
|
| Stijgings/Daling Tijd |
Tr/Tf |
|
175 |
|
ps |
4 |
| De Impedantie van de Txinput |
Zin, tx |
|
50 |
|
Ω |
|
| De Impedantie van de Rxoutput |
Zout, rx |
|
50 |
|
Ω |
|
Nota's:
1. Alle hoge snelheidssignalen worden intern AC-gekoppeld.
2. 5-vlak het coderen, per IEEE 802,3
3. Verschil, voor alle Frequenties tussen het Verschil van 1MHz en 125MHz-.
4. 20%-80%
Producteigenschappen
●Tot de tweerichtingsgegevens van 1.25Gb/s - verbindingen
●Compacte RJ-45-stekker
●Hete pluggable SFP-voetafdruk
●1Gigabit Ethernet over Kat 5 kabel
●Toepasselijk voor 100m afstandstransmissie
●Lage machtsconsumptie, < 1="">
●Toegang tot fysieke laag IC via periodieke bus met 2 draden
●Verrichting 1000 basis-t in gastheersystemen met SERDES-interface
Toepassingen
●Schakelaar om interface te schakelen
●Geschakelde backplane toepassingen
●Router/Serverinterface
●Andere optische transmissiesystemen
Het opdracht geven van tot Informatie
| Artikelnummer |
Beschrijving |
| OLST12R-CDS1 |
Koper SFP, 1000base-t 1000M Only 0~70°C |
| Olstmmr-CNS1 |
Koper SFP, 10/100/1000M 0~70°C |
