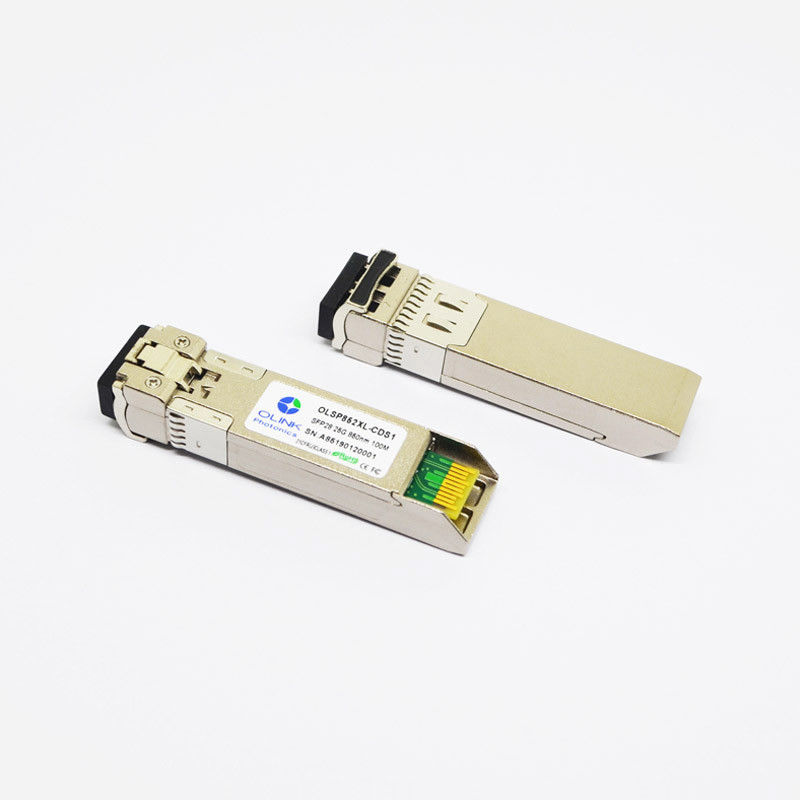

De Compatibele Ethernet Optische Zendontvanger SFP28 25G 850nm 100m van Cisco
Cisco Compatibel SFP-25g-SR-s SFP28 25G 850nm 100m de Optische Zendontvanger van Ethernet
Producteigenschappen
●Steunen tot 25.78Gb/s-bitrate
●Digitale Kenmerkende Monitorinterface met sff-8472
●Hete plug-gable SFP28-voetafdruk
●de zender van 850nm VCSEL
●Maximumverbindingslengte van 70m verbindingen op de verbindingen van OM3 of van 100m op multi-mode vezel van OM4
●Hoge transmissiemarge
●Lage machtsconsumptie<1w>
●Werkende gevaltemperatuur: Commerical: 0 tot 70 °C
Optische Kenmerken (BOVENKANT (C) = 0 tot 70 ℃, VCC = 3,13 tot 3,47 V)
| Parameter |
Symbool |
Min. |
Type |
Max. |
Eenheid |
Nota |
| Zender |
| Werkende Golflengte |
λ |
840 |
850 |
860 |
NM |
|
| Ave. (Toegelaten) outputmacht |
BEDEK |
-8.2 |
|
2.4 |
dBm |
|
| De Verhouding van de zij-wijzeafschaffing |
SMSR |
30 |
|
|
dB |
|
| Uitstervenverhouding |
ER |
2 |
|
|
dB |
|
| RMS spectrale breedte (- 20dB) |
Δλ |
|
|
1 |
NM |
|
| Relatief Intensiteitslawaai |
RIN |
|
|
-130 |
dB/Hz |
|
| Ontvanger |
| Werkende Golflengte |
|
840 |
850 |
860 |
NM |
|
| Beklemtoonde Ontvangersgevoeligheid (OMA) |
RsenS |
|
|
-5.2 |
dBm |
|
| Gemiddelde Ontvangersmacht |
Pimax |
-10.3 |
|
3 |
dBm |
1 |
| LOS beweert |
Pa |
-30 |
|
|
dBm |
|
| LOS DE-beweert |
Pd |
|
|
-12 |
dBm |
|
| LOS Hysterese |
Pd-pa |
0,5 |
|
5 |
dB |
|
Nota's:
1. Gemeten bij BER minder dan 5E-5, rijtjes. Het maatregelenpatroon is PRBS 231-1 met slechtste ER=4.5@ 25.78Gb/s.
Absolute Maximumclassificaties
| Parameter |
Symbool |
Min. |
Max. |
Eenheid |
Nota |
| Leveringsvoltage |
Vcc |
-0.5 |
4.0 |
V |
|
| Opslagtemperatuur |
TS |
-40 |
85 |
°C |
|
| Relatieve Vochtigheid |
Relatieve vochtigheid |
0 |
85 |
% |
|
Nota: De spanning meer dan de maximum absolute classificaties kan permanente schade aan de zendontvanger veroorzaken.
Algemene Werkende Kenmerken
| Parameter |
Symbool |
Min. |
Type |
Max. |
Eenheid |
Nota |
| Datasnelheid |
|
|
25.78 |
|
Gb/s |
|
| Leveringsvoltage |
Vcc |
3.13 |
3.3 |
3.47 |
V |
|
| Leveringsstroom |
Icc |
|
|
300 |
mA |
|
| Werkende Gevaltemperaturen. |
Tc |
0 |
|
70 |
°C |
|
Elektrokenmerken (BOVENKANT (C) = 0 tot 70 ℃, VCC = 3,13 tot 3,47 V)
| Parameter |
Symbool |
Min. |
Type |
Max. |
Eenheid |
Nota |
| Zender |
| Differentiële gegevensinvoerschommeling |
VINPP |
120 |
|
800 |
mVpp |
1 |
| Tx maakt input onbruikbaar |
H |
TDH |
2.0 |
|
Vcc+0.3 |
V |
|
| L |
TDL |
0 |
|
0,8 |
| De output van de Txfout |
H |
TFH |
2.0 |
|
Vcc+0.3 |
V |
2 |
| L |
TFL |
0 |
|
0,8 |
| Input differentiële impedantie |
Rin |
|
100 |
|
Ω |
|
| Ontvanger |
| De differentiële schommeling van de gegevensoutput |
Vout, pp |
340 |
650 |
800 |
mVpp |
3 |
| Rxlos Output |
H |
VOH |
2.0 |
|
Vcc+0.3 |
V |
2 |
| L |
Volume |
0 |
|
0,8 |
Nota:
1. TD+ /are intern AC aan differentiële beëindiging 100Ω binnen de module wordt gekoppeld die.
2. De Txfout en Rx LOS zijn open collectoroutput, die met 4.7k aan weerstanden 10kΩ op de gastheerraad zou moeten worden uitgetrokken. Trek voltage tussen 2.0V en Vcc+0.3V uit.
3. RD+/- de output is intern gekoppeld AC, en zou met 100Ω (verschil) bij de gebruiker SERDES moeten worden geëindigd.
