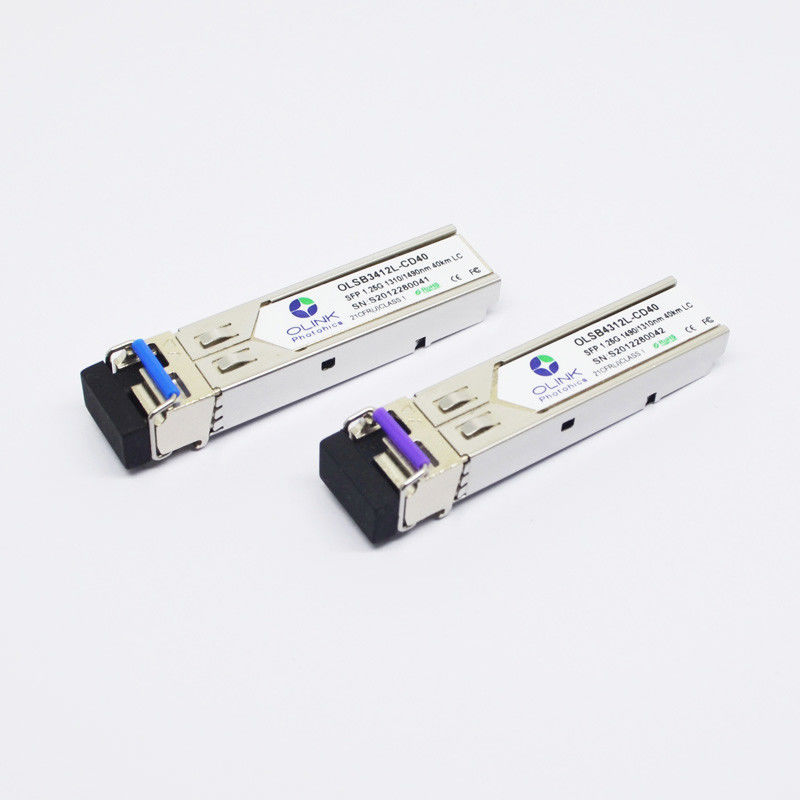

1000base-bx-D BiDi SFP 1490nm-TX/1310nm-RX 40km het Optische Compatibele systeem van Zendontvangercisco
Optische Kenmerken (BOVENKANT (C) = 0 tot 70 ℃, HOOGSTE =-40 (van I) aan 85 ℃, VCC = 3,13 tot 3,47 V)
| Parameter |
Symbool |
Min. |
Type |
Max. |
Eenheid |
Nota |
| Zender |
| Werkende Golflengte |
λ |
1290 |
1310 |
1330 |
NM |
|
| 1470 |
1490 |
1510 |
|
| Ave. (Toegelaten) outputmacht |
BEDEK |
-5 |
|
0 |
dBm |
1 |
| Uitstervenverhouding |
ER |
9 |
|
|
dB |
1 |
| De Verhouding van de zij-wijzeafschaffing |
SMSR |
30 |
|
|
dB |
|
| RMS spectrale breedte |
Δλ |
|
|
1 |
NM |
|
| Stijgings/Daling tijd (20%~80%) |
Tr/Tf |
|
|
0,26 |
NS |
2 |
| Verspreidingssanctie |
TDP |
|
|
3.9 |
dB |
|
| Output Optisch Oog |
Volgzaam met IEEE802.3 z (klasse 1 aserveiligheid) |
| Ontvanger |
| Werkende Golflengte |
λ |
|
1490 |
|
NM |
|
| |
1310 |
|
|
| Ontvangersgevoeligheid |
PSEN1 |
|
|
-22 |
dBm |
3 |
| Overbelasting |
BEDEK |
-3 |
|
|
dBm |
3 |
| LOS beweert |
Pa |
-35 |
|
|
dBm |
|
| LOS DE-beweert |
Pd |
|
|
-25 |
dBm |
|
| LOS Hysterese |
Pd-pa |
0,5 |
|
|
dB |
|
Nota's:
1. Gemeten bij 1250Mb/smet223 – 1NRZ detestpatroonvanPRBS2.
2. Ongefilterd, gemeten met een PRBS223 – 1 testpatroon @1,25Gbps
3. Gemeten bij 1250Mb/smetPRBS223 – 1 NRZ-testpatroon voor BER < 1x10="">-12
Digitale Kenmerkende Specificaties
Zendontvangers de van OLSB 34(43) 12l-c (I) D40 kunnen in gastheersystemen worden gebruikt die één van beide intern of extern gekalibreerde digitale diagnostiek vereisen.
|
Parameter
|
Symbool
|
Eenheden
|
Min.
|
Max.
|
Nauwkeurigheid
|
Nota
|
|
Zendontvangertemperatuur
|
DTemp-e
|
ºC
|
-45
|
+90
|
±5ºC
|
1
|
|
Het voltage van de zendontvangerlevering
|
DVoltage
|
V
|
2.8
|
4.0
|
±3%
|
|
|
Zender bias stroom
|
DBias
|
mA
|
2
|
80
|
±10%
|
2
|
|
De macht van de zenderoutput
|
DTx-macht
|
dBm
|
-6
|
+1
|
±3dB
|
|
|
Macht van de ontvangers de gemiddelde input
|
DRx-macht
|
dBm
|
-23
|
0
|
±3dB
|
|
Nota's:
1.When die temp.=0~70 ºC in werking stellen, zal de waaier min=-5, Max=+75 zijn
2. De nauwkeurigheid van de bias stroom van Tx is 10% van de daadwerkelijke stroom van de laserbestuurder aan de laser
3. Intern Extern Kaliberbepalingscompatibel systeem
Toepassingen
●Gigabit Ethernet
●Vezelkanaal
●Schakelaar om interface te schakelen
●Geschakelde backplane toepassingen
●Router/Serverinterface
●Andere Optische Verbindingen
Wij niet alleen verstrekken het grootste deel van belangrijk merkencompatibel systeem, zoals Cisco, Jeneverbes, Alcatel, Uiterste, Brokaat enz., maar ook steunen de aanpassing.
