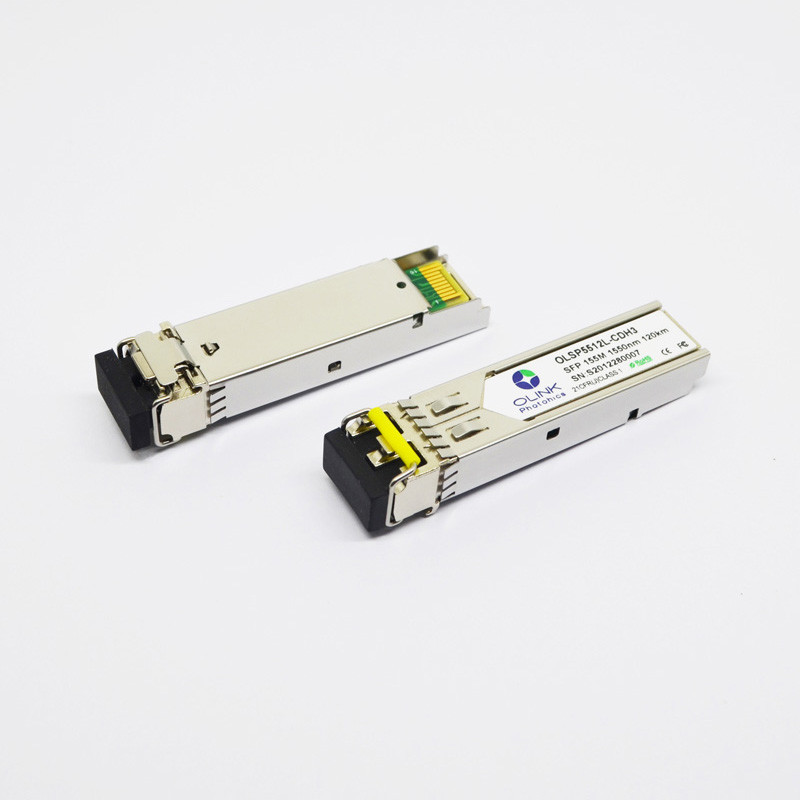

1000base-EZX SFP 1550nm 120km DOM LC SMF Module van Vezel de Optische SFP

1000BASE-EZX SFP 1550nm 120km DOM LC SMF Fiber Optic SFP Module
1000BASE-EZX SFP 1550nm 120km DOM LC SMF Fiber Optic SFP Module
Basisinformatie
Plaats van herkomst: Shenzhen China
Merknaam: OLKOPTO
Certificering: RoHS FCC CE GS UL FDA etc
Modelnummer: OLSP5512L-CDH2
Min. bestelaantal: 1PC
Verpakking Details: Individuele pakket of 10pcs/pallet of 20pcs/pallet
Levertijd: 3-5 werkdagen
Betalingscondities: T/T of Netto 30 dagen
Levering vermogen: 80-120k per maand
Contact nu
Datasnelheid: 1.25Gbps/1.0625Gbps Vormfactor: SFP
Compatibiliteit: Cisco Schakelaar: LC duplex
Golflengte: 1550nm Afstand: 120km
DDM/DOM: Gesteund Vezeltype: SMF
Temperatuur: 0~70 °C Garantie: 3 jaar

1000base-EZX SFP 1550nm 120km DOM LC SMF Module van Vezel de Optische SFP



Productschijnwerpers

* Steunen1.25gbps/1.0625gbps bitrate

* Duplexlc-schakelaar

* Hete pluggable SFP-voetafdruk

* de laserzender van 1550nm DFB en APD-fotodetector

* Toepasselijk voor 120Km SMF verbinding

* Lage machtsconsumptie, < 1="">

* Digitale Kenmerkende Monitorinterface

* Volgzaam met SFP MSA en sff-8472

* Zeer lage EMI en uitstekende ESD bescherming

* Werkende gevaltemperatuur: Commerical: 0 tot 70 °C





Elektrokenmerken (BOVENKANT (C) = 0 tot 70 ℃, HOOGSTE =-40 (van I) aan 85 ℃, VCC = 3,13 tot 3,47 V)

Parameter Symbool Min. Type Max. Eenheid Nota
Zender
Differentiële gegevensinvoerschommeling VIN, PP 300   1800 mVpp 1
Tx maakt input-Hoogte onbruikbaar VIH 2.0   Vcc+0.3 V
Tx maakt input-Laagste punt onbruikbaar VIL 0   0,8 V
Output-Hoge Txfout VOH 2.0   Vcc+0.3 V 2
Output-Lage Txfout Volume 0   0,8 V 2
Input differentiële impedantie Rin   100   Ω
Ontvanger
De differentiële schommeling van de gegevensoutput Vout, pp 400   1000 mVpp 3
Output-Hoge Rx LOS VROH 2.0   Vcc+0.3 V 2
Output-Lage Rx LOS VROL 0   0,8 V 2



Nota's:

1. TD+ /are intern AC aan differentiële beëindiging 100Ω binnen de module wordt gekoppeld die.

2. De Txfout en Rx LOS zijn open collectoroutput, die met 4.7k aan weerstanden 10kΩ op de gastheerraad zou moeten worden uitgetrokken. Trek voltage tussen 2.0V en Vcc+0.3V uit.

3. RD+/- de output is intern gekoppeld AC, en zou met 100Ω (verschil) bij de gebruiker SERDES moeten worden geëindigd.



Optische Kenmerken (BOVENKANT (C) = 0 tot 70 ℃, HOOGSTE =-40 (van I) aan 85 ℃, VCC = 3,13 tot 3,47 V)

Parameter Symbool Min. Type Max. Eenheid Nota
Zender
Werkende Golflengte λ 1530 1550 1565 NM
Ave. (Toegelaten) outputmacht BEDEK 0   5 dBm 1
Uitstervenverhouding ER 9     dB 1
De zijverhouding van de wijzeafschaffing SMSR 30     dB
RMS spectrale breedte Δλ     1 NM
Stijgings/Daling tijd (20%~80%) Tr/Tf     0,26 NS 2
Output Optisch Oog Volgzaam met IEEE802.3 z (klasse 1 aserveiligheid)
Ontvanger
Werkende Golflengte λ 1260   1610 NM
Ontvangersgevoeligheid PSEN1     -32 dBm 3
Overbelasting BEDEK -7     dBm 3
LOS beweert Pa -45     dBm
LOS DE-beweert Pd     -34 dBm
LOS Hysterese Pd-pa 0,5     dB



Nota's:

1. Gemeten bij 1.25Gb/s met 223 – 1NRZ detestpatroonvan PRBS 2.

2. Ongefilterd, gemeten met een PRBS223 – 1 testpatroon @1.25Gbps

3. Gemeten bij 1.25Gb/s met PRBS 223 – 1 NRZ-testpatroon voor BER < 1x10="">-12



Toepassingen

●Gigabit Ethernet

●Vezelkanaal

●Router/Serverinterface

●Andere optische transmissiesystemen
