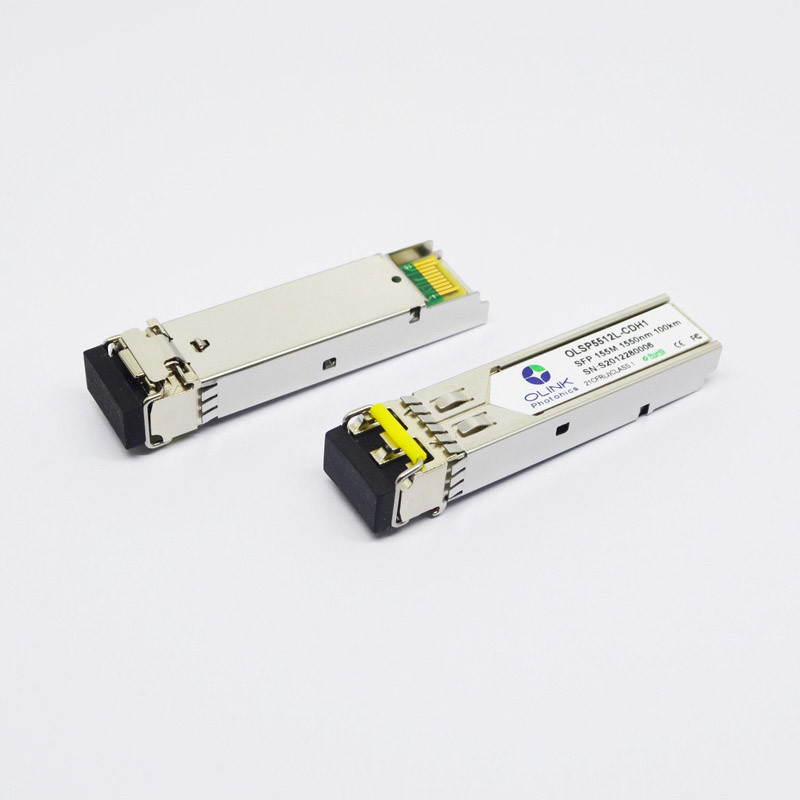

OEM SFP de Vezel Optische LC Schakelaar 1000base-EZX 1550nm 100km DOM SMF van de Zendontvangermodule
Productomschrijvingen
Deze SFP-zendontvangers zijn hoge prestaties, rendabele modules ondersteunend dubbele datasnelheid van 1.25Gbps/1.0625Gbps en 100km transmissieafstand met SMF. Wij als fabrikant kunnen verenigbaarheid van verschillende merken, zoals Cisco, Jeneverbes, Arita, Dell, Brokaat enz. voorzien.
Absolute Maximumclassificaties
| Parameter |
Symbool |
Min. |
Max. |
Eenheid |
Nota |
| Leveringsvoltage |
Vcc |
-0.5 |
4.0 |
V |
|
| Opslagtemperatuur |
TS |
-40 |
85 |
°C |
|
| Relatieve Vochtigheid |
Relatieve vochtigheid |
0 |
85 |
% |
|
Nota: De spanning meer dan de maximum absolute classificaties kan permanente schade aan de zendontvanger veroorzaken.
Algemene Werkende Kenmerken
| Parameter |
Symbool |
Min. |
Type |
Max. |
Eenheid |
Nota |
| Datasnelheid |
DR. |
|
1.25 |
|
Gb/s |
|
| Leveringsvoltage |
Vcc |
3.13 |
3.3 |
3.47 |
V |
|
| Leveringsstroom |
Icc5 |
|
|
300 |
mA |
|
| Werkende Gevaltemperaturen. |
Tc |
0 |
|
70 |
°C |
|
| Ti |
-40 |
|
85 |
|
Elektrokenmerken (BOVENKANT (C) = 0 tot 70 ℃, HOOGSTE =-40 (van I) aan 85 ℃, VCC = 3,13 tot 3,47 V)
| Parameter |
Symbool |
Min. |
Type |
Max. |
Eenheid |
Nota |
| Zender |
| Differentiële gegevensinvoerschommeling |
VIN, PP |
300 |
|
1800 |
mVpp |
1 |
| Tx maakt input-Hoogte onbruikbaar |
VIH |
2.0 |
|
Vcc+0.3 |
V |
|
| Tx maakt input-Laagste punt onbruikbaar |
VIL |
0 |
|
0,8 |
V |
|
| Output-Hoge Txfout |
VOH |
2.0 |
|
Vcc+0.3 |
V |
2 |
| Output-Lage Txfout |
Volume |
0 |
|
0,8 |
V |
2 |
| Input differentiële impedantie |
Rin |
|
100 |
|
Ω |
|
| Ontvanger |
| De differentiële schommeling van de gegevensoutput |
Vout, pp |
400 |
|
1000 |
mVpp |
3 |
| Output-Hoge Rx LOS |
VROH |
2.0 |
|
Vcc+0.3 |
V |
2 |
| Output-Lage Rx LOS |
VROL |
0 |
|
0,8 |
V |
2 |
Nota's:
1. TD+ /are intern AC aan differentiële beëindiging 100Ω binnen de module wordt gekoppeld die.
2. De Txfout en Rx LOS zijn open collectoroutput, die met 4.7k aan weerstanden 10kΩ op de gastheerraad zou moeten worden uitgetrokken. Trek voltage tussen 2.0V en Vcc+0.3V uit.
3. RD+/- de output is intern gekoppeld AC, en zou met 100Ω (verschil) bij de gebruiker SERDES moeten worden geëindigd.
Optische Kenmerken (BOVENKANT (C) = 0 tot 70 ℃, HOOGSTE =-40 (van I) aan 85 ℃, VCC = 3,13 tot 3,47 V)
| Parameter |
Symbool |
Min. |
Type |
Max. |
Eenheid |
Nota |
| Zender |
| Werkende Golflengte |
λ |
1530 |
1550 |
1565 |
NM |
|
| Ave. (Toegelaten) outputmacht |
BEDEK |
0 |
|
5 |
dBm |
1 |
| Uitstervenverhouding |
ER |
9 |
|
|
dB |
1 |
| De zijverhouding van de wijzeafschaffing |
SMSR |
30 |
|
dB |
|
|
| RMS spectrale breedte |
Δλ |
|
|
1 |
NM |
|
| Stijgings/Daling tijd (20%~80%) |
Tr/Tf |
|
|
0,26 |
NS |
2 |
| Verspreidingssanctie |
TDP |
|
|
3.2 |
dB |
|
| Output Optisch Oog |
Volgzaam met IEEE802.3 z (klasse 1 aserveiligheid) |
| Ontvanger |
| Werkende Golflengte |
λ |
1260 |
|
1610 |
NM |
|
| Ontvangersgevoeligheid |
PSEN1 |
|
|
-28 |
dBm |
3 |
| Overbelasting |
BEDEK |
0 |
|
|
dBm |
3 |
| LOS beweert |
Pa |
-45 |
|
|
dBm |
|
| LOS DE-beweert |
Pd |
|
|
-30 |
dBm |
|
| LOS Hysterese |
Pd-pa |
0,5 |
|
|
dB |
|
Nota's:
1. Gemeten bij 1.25Gb/s met 223 – 1NRZ detestpatroonvan PRBS 2.
2. Ongefilterd, gemeten met een PRBS223 – 1 testpatroon @1.25Gbps
3. Gemeten bij 1.25Gb/s met PRBS 223 – 1 NRZ-testpatroon voor BER < 1x10="">-12
Producteigenschappen
●Steunen1.25gbps/1.0625gbps bitrate
●LC schakelaar
●Hete pluggable
●de laserzender van 1550nm DFB en SPELDfotodetector
●Steunen 100Km SMF-verbinding
●Lage machtsconsumptie, < 1="">
●Volgzaam met SFP MSA en sff-8472
●Digitale Kenmerkende Monitorinterface
●Zeer lage EMI en uitstekende ESD bescherming
●Werkende gevaltemperatuur: Commerical: 0 tot 70 °C
Toepassingen
●Gigabit Ethernet, Vezelkanaal
●Schakelaar om interface, Geschakelde backplane toepassingen te schakelen
●Router/Serverinterface
●Andere optische transmissiesystemen
