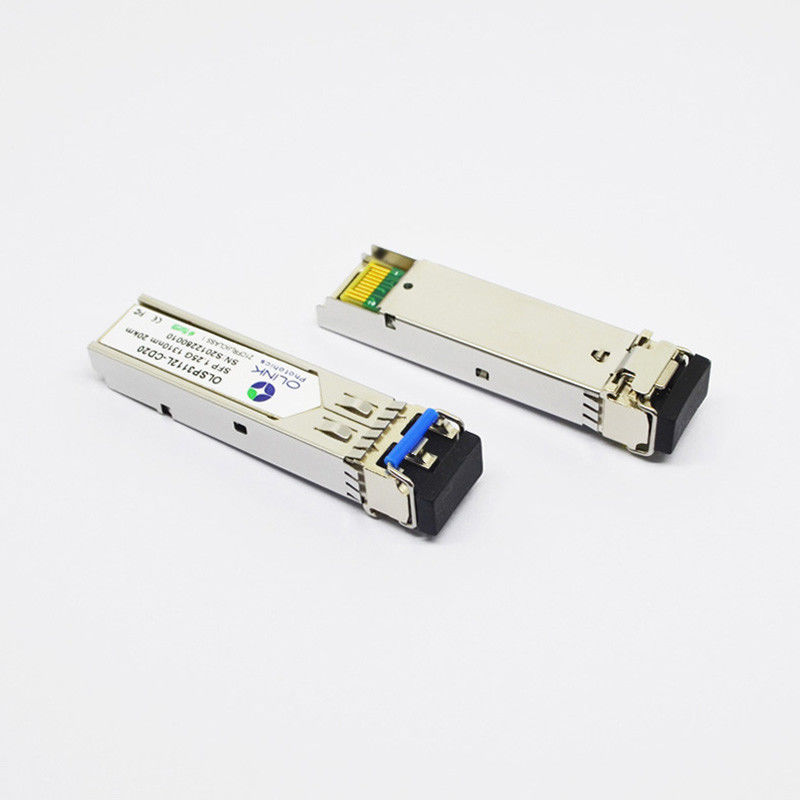

ODM 1310nm 10km 1.25g SFP Zendontvangerdom LC SFP Ethernet Module
Compatibele SFP-LX/LH 1.25G 1310nm 10km DOM LC SMF van HPE Aruba Zendontvanger
Optische Kenmerken (BOVENKANT (C) = 0 tot 70 ℃, HOOGSTE =-40 (van I) aan 85 ℃, VCC = 3,13 tot 3,47 V)
| Parameter |
Symbool |
Min. |
Type |
Max. |
Eenheid |
Nota |
| Zender |
| Werkende Golflengte |
λ |
1290 |
1310 |
1330 |
NM |
|
| Ave. (Toegelaten) outputmacht |
BEDEK |
-9 |
|
-3 |
dBm |
1 |
| Uitstervenverhouding |
ER |
9 |
|
|
dB |
1 |
| RMS spectrale breedte |
Δλ |
|
|
0,65 |
NM |
|
| Stijgings/Daling tijd (20%~80%) |
Tr/Tf |
|
|
0,26 |
NS |
2 |
| Verspreidingssanctie |
TDP |
|
|
3.9 |
dB |
|
| Output Optisch Oog |
Volgzaam met IEEE802.3 z (klasse 1 aserveiligheid) |
| Ontvanger |
| Werkende Golflengte |
λ |
|
1310 |
|
NM |
|
| Ontvangersgevoeligheid |
PSEN1 |
|
|
-22 |
dBm |
3 |
| Overbelasting |
BEDEK |
0 |
|
|
dBm |
3 |
| LOS beweert |
Pa |
-35 |
|
|
dBm |
|
| LOS DE-beweert |
Pd |
|
|
-24 |
dBm |
|
| LOS Hysterese |
Pd-pa |
0,5 |
|
|
dB |
|
Nota's:
1. Gemeten bij 1.25Gb/s met 223 – 1NRZ detestpatroonvan PRBS 2.
2. Ongefilterd, gemeten met een PRBS223 – 1 testpatroon @1.25Gbps
3. Gemeten bij 1.25Gb/s met PRBS 223 – 1 NRZ-testpatroon voor BER < 1x10="">-12
Pin Defintion And Functions
| Speld |
Symbool |
Naam/Beschrijving |
Nota's |
| 1 |
VeeT |
Txgrond |
|
| 2 |
Txfout |
De aanwijzing van de Txfout, Open Collectoroutput, actief „H“ |
1 |
| 3 |
Tx maakt onbruikbaar |
LVTTL-de interne Input, trekt uit, Tx gehandicapt op „H“ |
2 |
| 4 |
Mod.-DEF2 |
2 input-output gegevens van de draad periodieke interface (SDA) |
3 |
| 5 |
Mod.-DEF1 |
de klokinput van de 2 draad periodieke interface (SCL) |
3 |
| 6 |
Mod.-DEF0 |
Model huidige aanwijzing |
3 |
| 7 |
Uitgezocht tarief |
Geen verbinding |
|
| 8 |
LOS |
Rxverlies van signaal, Open Collectoroutput, actief „H“ |
4 |
| 9 |
Verander van richting |
Rxgrond |
|
| 10 |
Verander van richting |
Rxgrond |
|
| 11 |
Verander van richting |
Rxgrond |
|
| 12 |
RD- |
Omgekeerde ontvangen gegevens uit |
5 |
| 13 |
RD+ |
Ontvangen gegevens uit |
5 |
| 14 |
Verander van richting |
Rxgrond |
|
| 15 |
VccR |
Rxvoeding |
|
| 16 |
VccT |
Txvoeding |
|
| 17 |
VeeT |
Txgrond |
|
| 18 |
TD+ |
Breng binnen gegevens over |
6 |
| 19 |
TD- |
Omgekeerd breng binnen gegevens over |
6 |
| 20 |
VeeT |
Txgrond |
|
Nota's:
1. Wanneer wijst de hoogte, deze output op een laserfout van één of andere soort. Laag wijst op normale bedrijfsvoering. En met 4,7 zou moeten worden uitgetrokken – weerstand 10KΩ op de gastheerraad.
2. TX maakt is een input onbruikbaar die wordt gebruikt om de zender optische output te sluiten. Het wordt uitgetrokken binnen de module met 4,7 – weerstand 10KΩ. Zijn staten zijn:
Laag (0 – 0.8V): Zender (>0.8, < 2="">
Hoog (2.0V~Vcc+0.3V): De zender maakte Open onbruikbaar: Zendergehandicapten
3. Mod.-Def 0,1,2. Dit zijn de spelden van de moduledefinitie. Zij zouden met een 4.7K moeten worden uitgetrokken – weerstand 10KΩ op de gastheerraad. Trek voltage uit zal zijn tussen 2.0V~Vcc+0.3V.
Mod.-Def 0 is aan de grond gezet door de module om erop te wijzen dat de module aanwezig is
Mod.-Def 1 is de kloklijn van twee draad periodieke interface voor periodieke identiteitskaart
Mod.-Def 2 is de gegevenslijn van twee draad periodieke interface voor periodieke identiteitskaart
4. Wanneer wijst de hoogte, deze output op verlies van signaal (LOS). Laag wijst op normale bedrijfsvoering.
5. RD+/-: Dit zijn de differentiële ontvangersoutput. Zij zijn AC gekoppelde differentiële lijnen 100Ω die met 100Ω (verschil) bij de gebruiker SERDES zouden moeten worden geëindigd. De AC koppeling wordt gedaan binnen de module en niet op de gastheerraad zo vereist.
6. TD+/-: Dit zijn de differentiële zenderinput. Zij zijn AC-Gekoppelde, differentiële lijnen met differentiële beëindiging 100Ω binnen de module. De AC koppeling wordt gedaan binnen de module en niet op de gastheerraad zo vereist.
Toepassingen
●Gigabit Ethernet
●Vezelkanaal
●Schakelaar om interface te schakelen
●Geschakelde backplane toepassingen
●Router/Serverinterface
●Andere optische transmissiesystemen
