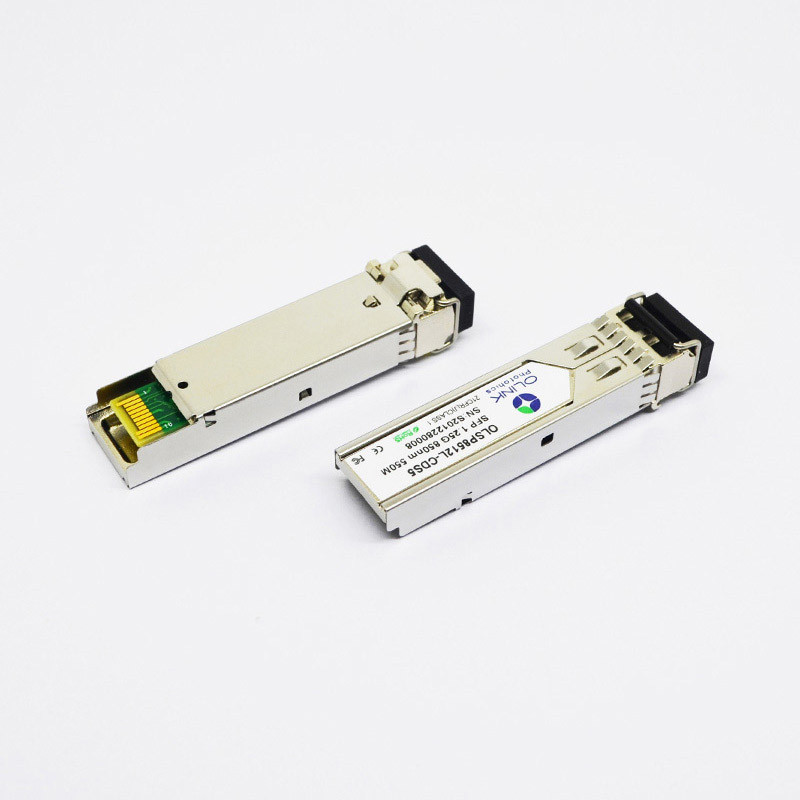

Extreme Compatibele SFP-Vezel Optische Zendontvanger 1000base-SX 850nm 550m
Optische de Zendontvanger Extreme Compatibele 1000base-SX SFP 850nm 550m Module van SFP
Producteigenschappen
OLSP8512L-CDS5 van Olinkcom is de hete pluggable 3.3V-module van de klein-vorm-Factorenzendontvanger. Het ontwierp uitdrukkelijk want hoge snelheids de communicatie toepassingen die tarieven tot 11.3Gb/s vereisen, het om met XFP MSA volgzaam ontwierpen te zijn. De modulegegevens - sluit met 40km in enige de wijzevezel van 9/125um aan.
Pin Defintion And Functions
| Speld |
Symbool |
Naam/Beschrijving |
Nota's |
| 1 |
VeeT |
Txgrond |
|
| 2 |
Txfout |
De aanwijzing van de Txfout, Open Collectoroutput, actief „H“ |
1 |
| 3 |
Tx maakt onbruikbaar |
LVTTL-de interne Input, trekt uit, Tx gehandicapt op „H“ |
2 |
| 4 |
Mod.-DEF2 |
2 input-output gegevens van de draad periodieke interface (SDA) |
3 |
| 5 |
Mod.-DEF1 |
de klokinput van de 2 draad periodieke interface (SCL) |
3 |
| 6 |
Mod.-DEF0 |
Model huidige aanwijzing |
3 |
| 7 |
Uitgezocht tarief |
Geen verbinding |
|
| 8 |
LOS |
Rxverlies van signaal, Open Collectoroutput, actief „H“ |
4 |
| 9 |
Verander van richting |
Rxgrond |
|
| 10 |
Verander van richting |
Rxgrond |
|
| 11 |
Verander van richting |
Rxgrond |
|
| 12 |
RD- |
Omgekeerde ontvangen gegevens uit |
5 |
| 13 |
RD+ |
Ontvangen gegevens uit |
5 |
| 14 |
Verander van richting |
Rxgrond |
|
| 15 |
VccR |
Rxvoeding |
|
| 16 |
VccT |
Txvoeding |
|
| 17 |
VeeT |
Txgrond |
|
| 18 |
TD+ |
Breng binnen gegevens over |
6 |
| 19 |
TD- |
Omgekeerd breng binnen gegevens over |
6 |
| 20 |
VeeT |
Txgrond |
|
Nota's:
1. Wanneer wijst de hoogte, deze output op een laserfout van één of andere soort. Laag wijst op normale bedrijfsvoering. En met 4,7 zou moeten worden uitgetrokken – weerstand 10KΩ op de gastheerraad.
2. TX maakt is een input onbruikbaar die wordt gebruikt om de zender optische output te sluiten. Het wordt uitgetrokken binnen de module met 4,7 – weerstand 10KΩ. Zijn staten zijn:
Laag (0 – 0.8V): Zender (>0.8, < 2="">
Hoog (2.0V~Vcc+0.3V): De zender maakte Open onbruikbaar: Zendergehandicapten
3. Mod.-Def 0,1,2. Dit zijn de spelden van de moduledefinitie. Zij zouden met een 4.7K moeten worden uitgetrokken – weerstand 10KΩ op de gastheerraad. Trek voltage uit zal zijn tussen 2.0V~Vcc+0.3V.
Mod.-Def 0 is aan de grond gezet door de module om erop te wijzen dat de module aanwezig is
Mod.-Def 1 is de kloklijn van twee draad periodieke interface voor periodieke identiteitskaart
Mod.-Def 2 is de gegevenslijn van twee draad periodieke interface voor periodieke identiteitskaart
4. Wanneer wijst de hoogte, deze output op verlies van signaal (LOS). Laag wijst op normale bedrijfsvoering.
5. RD+/-: Dit zijn de differentiële ontvangersoutput. Zij zijn AC gekoppelde differentiële lijnen 100Ω die met 100Ω (verschil) bij de gebruiker SERDES zouden moeten worden geëindigd. De AC koppeling wordt gedaan binnen de module en niet op de gastheerraad zo vereist.
6. TD+/-: Dit zijn de differentiële zenderinput. Zij zijn AC-Gekoppelde, differentiële lijnen met differentiële beëindiging 100Ω binnen de module. De AC koppeling wordt gedaan binnen de module en niet op de gastheerraad zo vereist.
Toepassingen
●Gigabit Ethernet
●Vezelkanaal
●Schakelaar om interface te schakelen
●Geschakelde backplane toepassingen
●Router/Serverinterface
●Andere optische transmissiesystemen
Het opdracht geven van tot Informatie
| Artikelnummer |
Beschrijving |
| OLSP8512L-CDS5 |
SFP, 1.25Gbps, 850nm, Multimode, 550m, 0~70℃, met Digitale Kenmerkende Monitor |
| OLSP8512L-IDS5 |
SFP, 1.25Gbps, 850nm, Multimode, 550m, -40~85℃, met Digitale Kenmerkende Monitor
|
