Van de Vezelsfp van Dell Compatible 860nm MMF de Optische Zendontvangers 1000base-SX

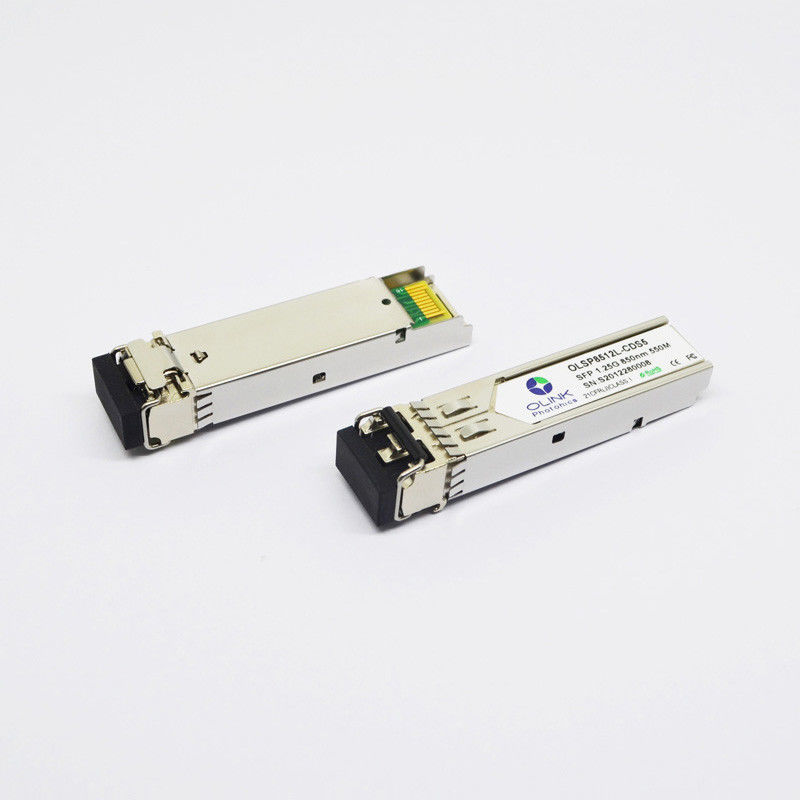

1000base-SX Dell Compatible 850nm 550m DOM LC MMF SFP Vezel Optische Zendontvanger
Productomschrijvingen
Dit is de zendontvanger bestaat uit drie secties: een VCSEL-laserzender, een SPELDfotodiode met een trans-impedantievoorversterker wordt geïntegreerd (TIA) en MCU-controleeenheid die. Alle modules stellen klasse I laser tevredenveiligheidsvoorschriften en ondersteunende datasnelheid van 1.25Gbps en 550m transmissieafstand met MMF. De zendontvangers zijn compatibel met Multi-Source Overeenkomst van SFP (MSA) en sff-8472. Voor verdere informatie, gelieve te verwijzen naar SFP MSA.
Algemene Werkende Kenmerken
| Parameter |
Symbool |
Min. |
Type |
Max. |
Eenheid |
Nota |
| Datasnelheid |
DR. |
|
1.25 |
|
Gb/s |
|
| Leveringsvoltage |
Vcc |
3.13 |
3.3 |
3.47 |
V |
|
| Leveringsstroom |
Icc5 |
|
|
220 |
mA |
|
| Werkende Gevaltemperaturen. |
Tc |
0 |
|
70 |
°C |
|
| Ti |
-40 |
|
85 |
|
Digitale Kenmerkende Specificaties
Zendontvangers de van olsp8512l-c (I) DS5 kunnen in gastheersystemen worden gebruikt die één van beide intern of extern gekalibreerde digitale diagnostiek vereisen.
| Parameter |
Symbool |
Eenheden |
Min. |
Max. |
Nauwkeurigheid |
Nota |
| Zendontvangertemperatuur |
DTemp-e |
ºC |
-45 |
+90 |
±5ºC |
1 |
| Het voltage van de zendontvangerlevering |
DVoltage |
V |
2.8 |
4.0 |
±3% |
|
| Zender bias stroom |
DBias |
mA |
2 |
15 |
±10% |
2 |
| De macht van de zenderoutput |
DTx-macht |
dBm |
-11 |
1 |
±3dB |
|
| Macht van de ontvangers de gemiddelde input |
DRx-macht |
dBm |
-21 |
0 |
±3dB |
|
Nota's:
1. Wanneer het In werking stellen van temp.=0~70 ºC, zal de waaier min=-5, Max=+75 zijn
2. De nauwkeurigheid van de bias stroom van Tx is 10% van de daadwerkelijke stroom van de laserbestuurder aan de laser
3. Intern Extern Kaliberbepalingscompatibel systeem.
Optische Kenmerken (BOVENKANT (C) = 0 tot 70 ℃, HOOGSTE =-40 (van I) aan 85 ℃, VCC = 3,13 tot 3,47 V)
| Parameter |
Symbool |
Min. |
Type |
Max. |
Eenheid |
Nota |
| Zender |
| Werkende Golflengte |
λ |
840 |
850 |
860 |
NM |
|
| Ave. (Toegelaten) outputmacht |
BEDEK |
-10 |
|
0 |
dBm |
1 |
| Uitstervenverhouding |
ER |
9 |
|
|
dB |
1 |
| RMS spectrale breedte |
Δλ |
|
|
0,65 |
NM |
|
| Stijgings/Daling tijd (20%~80%) |
Tr/Tf |
|
|
0,25 |
ps |
2 |
| Output Optisch Oog |
Volgzaam met Volgzame IEEE802.3 z &ITU G.957 (klasse 1 aserveiligheid) |
| Ontvanger |
| Werkende Golflengte |
λ |
840 |
850 |
860 |
NM |
|
| Ontvangersgevoeligheid |
PSEN1 |
|
|
-18 |
dBm |
3 |
| Overbelasting |
BEDEK |
-3 |
|
|
dBm |
3 |
| LOS beweert |
Pa |
-35 |
|
|
dBm |
|
| LOS DE-beweert |
Pd |
|
|
-20 |
dBm |
|
| LOS Hysterese |
Pd-pa |
0,5 |
|
|
dB |
|
Nota's:
1. Gemeten bij 1.25Gb/s met PRBS 223 – 1 NRZ-testpatroon.
2. Ongefilterd, gemeten met een PRBS 223-1 testpatroon @1.25Gbps
3. Gemeten bij 1.25Gb/s met PRBS 223 – 1 NRZ-testpatroon voor BER < 1x10="">-10
Productschijnwerpers
* Hoge Prestaties
* Brede Toepassing
* Protocollen en Veiligheidsnorm
Nuttige Waaier
1. Gigabit Ethernet
2. Vezelkanaal
3. Schakelaar om interface te schakelen
4. Geschakelde backplane toepassingen
5. Router/Serverinterface
6. Andere optische transmissiesystemen
