Plaats van herkomst: | Shenzhen China |
---|---|
Merknaam: | OLKOPTO |
Certificering: | RoHS FCC CE GS UL FDA etc |
Modelnummer: | OLSP8512L-CDS5 |
Min. bestelaantal: | 1PC |
Verpakking Details: | Individuele pakket of 10pcs/pallet of 20pcs/pallet |
Levertijd: | 3-5 werkdagen |
Betalingscondities: | T/T of Netto 30 dagen |
Levering vermogen: | 80-120k per maand |
Datasnelheid: | 1.25Gbps/1.0625Gbps | Vormfactor: | SFP |
---|---|---|---|
Verenigbaarheid: | Brokaat | Schakelaar: | LC duplex |
Golflengte: | 850nm | Afstand: | 550M |
TX macht: | -9.5 ~ - 3dBm | DDM/DOM: | Gesteund |
Ontvangerstype: | speld | Vezeltype: | MMF |
Hoog licht: | 850nm de Optische Zendontvangers van SPELDsfp,de Optische Zendontvangers van 850nm LC SFP,850nm de zendontvanger van de SPELDvezel |

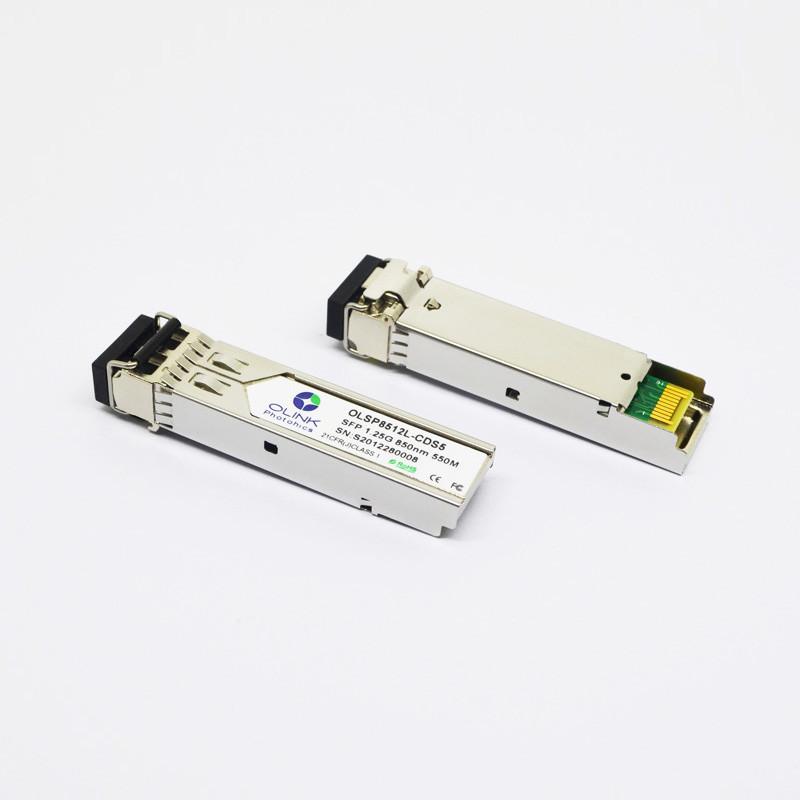

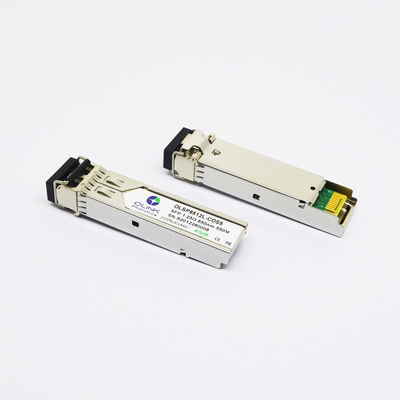

Duplexlc-Optisch de Zendontvangersbrokaat van SPELDsfp Compatibel voor Gigabit Ethernet
SFP-Compatibele Brokaat 1000base-SX SFP 850nm 550m LC van de Vezel het Optische Zendontvanger
Describle
Deze SFP-Vezel Optische Zendontvanger geeft u een grote verscheidenheid van Gigabit Ethernet-connectiviteitsopties voor datacentrum, onderneming bedradingskast, en de toepassingen van het providervervoer.
Absolute Maximumclassificaties
Parameter | Symbool | Min. | Max. | Eenheid | Nota |
Leveringsvoltage | Vcc | -0.5 | 4.0 | V | |
Opslagtemperatuur | TS | -40 | 85 | °C | |
Relatieve Vochtigheid | Relatieve vochtigheid | 0 | 85 | % |
Nota: De spanning meer dan de maximum absolute classificaties kan permanente schade aan de zendontvanger veroorzaken.
Elektrokenmerken (BOVENKANT (C) = 0 tot 70 ℃, HOOGSTE =-40 (van I) aan 85 ℃, VCC = 3,13 tot 3,47 V)
Parameter | Symbool | Min. | Type | Max. | Eenheid | Nota |
Zender | ||||||
Differentiële gegevensinvoerschommeling | VIN, PP | 250 | 1200 | mVpp | 1 | |
Tx maakt input-Hoogte onbruikbaar | VIH | 2.0 | Vcc+0.3 | V | ||
Tx maakt input-Laagste punt onbruikbaar | VIL | 0 | 0,8 | V | ||
Output-Hoge Txfout | VOH | 2.0 | Vcc+0.3 | V | 2 | |
Output-Lage Txfout | Volume | 0 | 0,8 | V | 2 | |
Input differentiële impedantie | Rin | 100 | Ω | |||
Ontvanger | ||||||
De differentiële schommeling van de gegevensoutput | Vout, pp | 250 | 550 | mVpp | 3 | |
Output-Hoge Rx LOS | VROH | 2.0 | Vcc+0.3 | V | 2 | |
Output-Lage Rx LOS | VROL | 0 | 0,8 | V | 2 |
Nota's:
1. TD+ /are intern AC aan differentiële beëindiging 100Ω binnen de module wordt gekoppeld die.
2. De Txfout en Rx LOS zijn open collectoroutput, die met 4.7k aan weerstanden 10kΩ op de gastheerraad zou moeten worden uitgetrokken. Trek voltage tussen 2.0V en Vcc+0.3V uit.
3. RD+/- de output is intern gekoppeld AC, en zou met 100Ω (verschil) bij de gebruiker SERDES moeten worden geëindigd.
Details
●Steunen1.25gbps/1.0625gbps bitrate
●Duplexlc-schakelaar
●Hete pluggable SFP-voetafdruk
●de laserzender van 850nm VSCEL en SPELDfotodetector
●Toepasselijk voor 550m op 50/125µm, 300m bij 62.5/125µm MMF de verbinding
●Lage machtsconsumptie, < 0="">
●Digitale Kenmerkende Monitorinterface
●Werkende gevaltemperatuur: Commerical: 0 tot 70 °C Industrieel: - 40 tot 85 °C
Toepassingen
●Gigabit Ethernet
●Vezelkanaal
●Andere optische transmissiesystemen
