| Plaats van herkomst: | CHINA |
|---|---|
| Merknaam: | OLKOPTO |
| Certificering: | RoHs, FCC, CE, UL etc |
| Modelnummer: | Qsfp-100g-lr4-OLK |
| Min. bestelaantal: | 1 PC |
| Verpakking Details: | 4 PCs per pallet |
| Levertijd: | 3-5 werkdagen |
| Betalingscondities: | T/T of Netto 30 dagen |
| Levering vermogen: | 10K per maand |
| Datumtarief: | 103.1Gbps | Vormfactor: | QSFP28 |
|---|---|---|---|
| Golflengte: | 1310nm | Afstand: | 10km |
| Schakelaar: | Duplexlc | Bron: | DML+PIN |
| Optische Macht: | -4.3~4.5 | Gevoeligheid: | <-10> |
| Vezeltype: | SMF | Toepassing: | 1.100GBASE-LR4 2. Infiniband QDR en Ddr verbindt de verbindingen van 3.100G onderling Datacom |
| Markeren: | de Zendontvanger van 100G QSFP28,De Zendontvanger van LR4 100G QSFP28,100G QSFP28 LR4 |
||

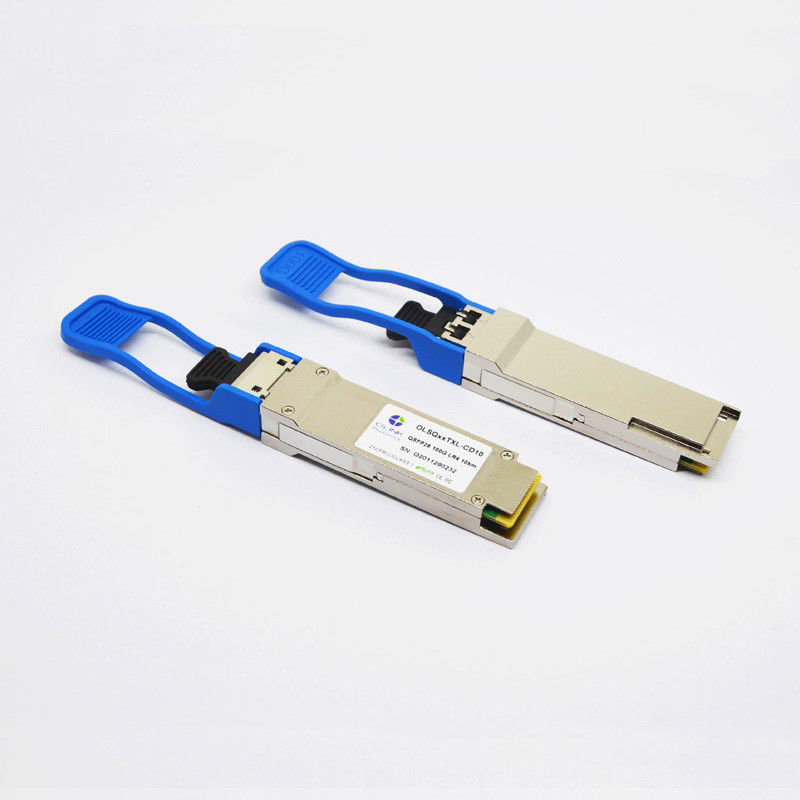

De Zendontvanger 1310nm 10km van LR4 100G QSFP28
100GBASE-LR4 QSFP28 1310nm 10km de Compatibele Optische Zendontvanger van LC SMF Cisco
Producteigenschappen
1. Duplexlc-vergaarbak optische interface
2. Enige +3.3V-voeding
3. Hete pluggable QSFP28-voetafdruk
4. 4x25G elektro Periodieke Interface
5. Volgzaam met 4x28G (cei-28g-VSR)
6. AC koppeling van CML-signalen
7. Zender: gekoelde 4x25Gb/s-LAN WDM TOSA (1295,56, 1300,05, 1304,58, 1309.14nm)
8. Ontvanger: 4x25Gb/s PIN ROSA
9. Lage Maximum machtsdissipatie (: 3.5W)
10. Gebouwd in digitale kenmerkende functie
11. De werkende waaier van de gevaltemperatuur: 0℃ aan 70℃
12. Volgzaam met 100GBASE-LR4
13. I2C communicatie Interface
Optische Kenmerken (Hoogste =0~70℃, Vcc=3.14~3.47V)
(Getest onder geadviseerde exploitatievoorwaarden, tenzij anders vermeld)
| Parameter | Symbool | Eenheid | Min | Type | Maximum | Nota's | ||||
| Zender | ||||||||||
| Signalerend tarief, elke steeg | Gb/s | 25.78125 ±100 p.p.m. | 1 | |||||||
| De Waaier van de vier Steeggolflengte | λ1 | NM | 1294.53 | 1295.56 | 1296.59 | |||||
| λ2 | 1299.02 | 1300.05 | 1301.09 | |||||||
| λ3 | 1303.54 | 1304.58 | 1305.63 | |||||||
| λ4 | 1308.09 | 1309.14 | 1310.19 | |||||||
| Totale lanceringsmacht | Steenbolk | dBm | 10.5 |
|
||||||
| Gemiddelde lanceringsmacht, elke steeg | Pavg | dBm | -4.5 | 4.5 | 2,7 | |||||
| Optische modulatieomvang, elke steeg (OMA) | OMA | dBm | -1.3 | 4.5 | ||||||
| Uitstervenverhouding | ER | dB | 4 | |||||||
| De verhouding van de zij-wijzeafschaffing | SMSR | dB | 30 | |||||||
|
Gemiddelde lanceringsmacht van WEG zender, per steeg |
POFF | dBm | -30 | |||||||
| De optische tolerantie van het terugkeerverlies | dB | 20 | ||||||||
| Zenderreflectiecoëfficiënt | dB | – 12 | ||||||||
| Het masker van het zenderoog {X1, X2, X3, Y1, Y2, Y3} | {0,25, 0,4, 0,45, 0,25, 0,28, 0,4} | 3 | ||||||||
| Ontvanger | ||||||||||
| Ontvang Tarief voor Elke Steeg | Gb/s | 25.78125 ±100 p.p.m. | 4 | |||||||
| De Waaier van de vier Steeggolflengte | λ1 | NM | 1294.53 | 1295.56 | 1296.59 | |||||
| λ2 | 1299.02 | 1300.05 | 1301.09 | |||||||
| λ3 | 1303.54 | 1304.58 | 1305.63 | |||||||
| λ4 | 1308.09 | 1309.14 | 1310.19 | |||||||
| De overbelasting voerde Optische Macht in | Pmax | dBm | 5.5 | |||||||
|
Het gemiddelde ontvangt Macht voor elk Steeg |
Speld | dBm | -10.6 | 4.5 | 5,7 | |||||
| Ontvangersgevoeligheid (OMA) per steeg | Psens1 | dBm | -11.3 | |||||||
| Beklemtoonde Gevoeligheid (OMA) per steeg | Psens2 | dBm | -6.8 | 6 | ||||||
| Terugkeerverlies | RL | dB | -26 | |||||||
| Frequentie van de ontvangers de Elektro3db hogere scheiding, per steeg | GHz | 31 | ||||||||
| Los DE-beweert | Pd | dBm | -11.6 | |||||||
| Los beweert | Pa | dBm | -23.6 | |||||||
| Verlieshysterese | Pd-pa | dBm | 2 | |||||||
Nota's:
1. De zender bestaat uit 4 lasers die bij 25.78Gb/s elk werken.
2. De minimumwaarde is informatief.
3. Klapverhouding 5x10-5.
4. De ontvanger bestaat uit 4 fotodetectoren die bij 25.78Gb/s elk werken.
5. De minimumwaarde is informatief, evenaart min TxOMA met oneindig ER en het maximum verlies van de kanaaltoevoeging.
6. SRS wordt gemeten met de verticale sanctie van de oogsluiting van 1,8 maximum dB, J2 van 0,30 UI, en J9 van 0,47 UI.
7. De machtswaarde en de machtsnauwkeurigheid zijn met alle kanalen.
Functionele Beschrijving
De optische zendontvanger van 100G QSFP28 LR4 integreert transmit en ontvangt weg op één module. Voor de transmit kant, worden vier stegen van periodieke gegevensstromen teruggekregen, retimed en aan vier laserbestuurders doorgegeven, die vier elektrisch-absorptie gemoduleerde lasers met 1296, 1300, 1305, en 1309 NM-centrumgolflengten controleren. De optische signalen worden dan simultaan overgeseind in een single-mode vezel door een industrie-standaardlc-schakelaar. Op ontvang kant, optisch demultiplexed vier stegen van optische gegevensstromen door geïntegreerde optische demultiplexer. Elke gegevensstoom wordt teruggekregen door een van SPELDfotodetector en transimpedance versterker, retimed en aan een outputbestuurder doorgegeven. Deze module kenmerkt een heet-pluggable elektrointerface, een lage machtsconsumptie, en periodieke interface met 2 draden.
Toepassingen
●100GBASE-LR4
●Infiniband QDR en Ddr verbindt onderling
●de verbindingen van 100G Datacom
Normen
●Volgzaam met IEEE 802.3ba
●Volgzaam met QSFP28 MSA sff-8665
●Volgzaam met RoHS
