| Plaats van herkomst: | Shenzhen China |
|---|---|
| Merknaam: | OLKOPTO |
| Certificering: | RoHS FCC CE GS UL FDA etc |
| Modelnummer: | OLXP851XL-C (I) DS3 |
| Min. bestelaantal: | 1PC |
| Verpakking Details: | Individuele pakket of 10pcs/pallet of 20pcs/pallet |
| Levertijd: | 3-5 werkdagen |
| Betalingscondities: | T/T of Netto 30 dagen |
| Levering vermogen: | 80-120k per maand |
| Datasnelheid: | 11.3Gb/s bitrate | Cisco-Compatibel systeem: | Xfp-10g-MM.-SR |
|---|---|---|---|
| Vormfactor: | XFP | Schakelaar: | LC duplex |
| Golflengte: | 850nm | Afstand: | 300m |
| DOM Steun: | ja | Vezeltype: | MMF |
| Temperatuur: | 0~70 °C | Garantie: | 3 jaar |
| Markeren: | 300m 10G XFP Module,De Module van SR 10G XFP,De optische zendontvanger van XFP |
||

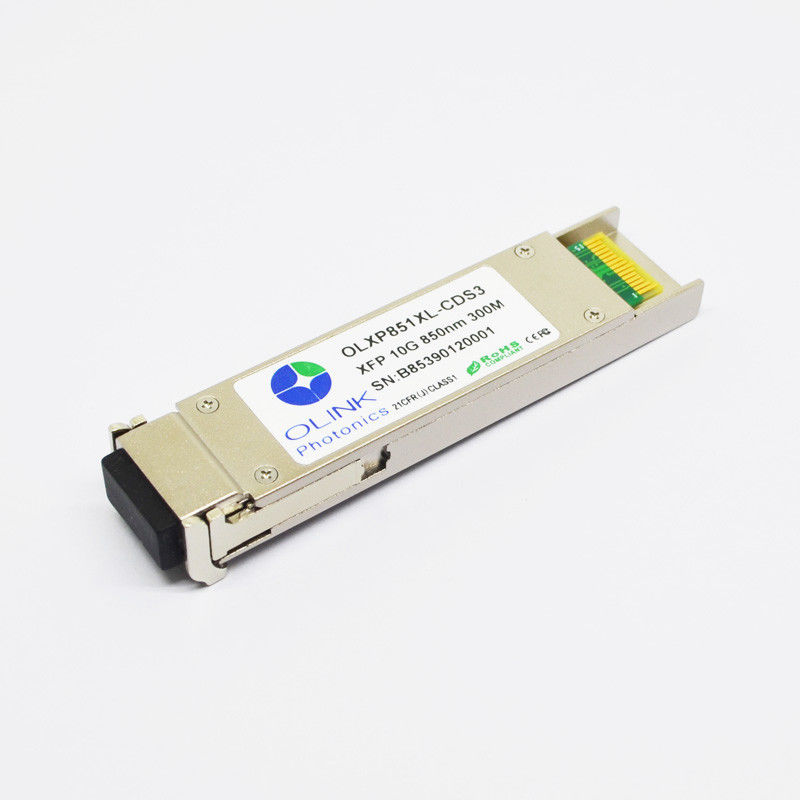

De Module van SR 850nm 300m 10G XFP
Cisco-DOM LC MMF van SR 850nm 300m van xfp-10g-MM.-SR Compatibele 10G XFP Zendontvangermodule
Productomschrijvingen
Dit zendontvangers van de de Vormfactor 10Gb/s van Cisco zijn de compatibele Kleine (XFP) volgzaam met de Multi-Source de Overeenkomsten (MSA) Specificatie huidige van XFP, nu beschikbaar met Commerical-Temperatuurwaaier van Verrichting (0 °C aan 70°C) en Industriële Temperatuurwaaier van Verrichting (- 40°C aan +85°C).
Elektrokenmerken (BOVENKANT (C) = 0 tot 70 ℃, BOVENKANT (I) = -40 tot 85℃ VCC = 3,13 tot 3,47 V)
| Parameter | Symbool | Min. | Type | Max. | Eenheid | Nota |
| Zender | ||||||
| Differentiële gegevensinvoerschommeling | VIN, PP | 120 | 1000 | mVpp | ||
| Breng onbruikbaar maken Voltage over | VD | 2.0 | Vcc | V | 1 | |
| Breng toelaten Voltage over | VEN | V | Vee+0.8 | |||
| Input differentiële impedantie | Rin | 100 | Ω | 2 | ||
| Breng onbruikbaar maken beweren Tijd over | Tda | 10 | ons | |||
| Ontvanger | ||||||
| De differentiële schommeling van de gegevensoutput | Vout, pp | 340 | 850 | mVpp | 3 | |
| De tijd van de outputstijging en dalingstijd | RT, Tf | 40 | Ps | 4 | ||
| LOS Fout | VLOS_F | Vcc-0,5 | Vcc | V | 5 | |
| Normaal LOS | VLOS_N | V | Vee+0.5 | V | 5 | |
Nota's:
1. Of open kring.
2. Na interne AC koppeling.
3. In 100 ohms differentiële beëindigings.
4. 20 – 80%.
5. Het verlies van Signaal is open collector die met een weerstand van 4.7k~ 10k aan 3,15 moet worden uitgetrokken – 3.6V.
Logica 0, wijst op normale bedrijfsvoering; logica 1 wijst op geen ontdekt signaal.
Optische Kenmerken (BOVENKANT (C) = 0 tot 70 ℃, HOOGSTE =-40 (van I) aan 85 ℃, VCC = 3,13 tot 3,47 V)
| Parameter | Symbool | Min. | Type | Max. | Eenheid | Nota |
| Zender | ||||||
| Werkende Golflengte | λ | 840 | 850 | 860 | NM | |
| Ave. outputmacht | BEDEK | -6 | -1 | dBm | 1 | |
| Optische Modulatieomvang | POMA | -2.8 | -1.5 | dB | OMA | |
| Uitstervenverhouding | ER | 3.5 | dB | |||
| RMS spectrale breedte | Δλ | 0,45 | NM | |||
| Stijgings/Daling tijd (20%~80%) | Tr/Tf | 50 | ps | |||
| Verspreidingssanctie | TDP | 3.9 | dB | |||
| Relatief Intensiteitslawaai | RIN | -128 | dB/Hz | |||
| Tx Jitter | TJ | Volgzaam met IEEE 802.3ae | ||||
| Ontvanger | ||||||
| Werkende Golflengte | λ | 840 | 850 | 860 | NM | |
| Ontvangersgevoeligheid | PSEN1 | -11.1 | dBm | 2 | ||
| Beklemtoonde Ontvangersgevoeligheid | PSEN2 | -7.5 | dBm | 2 | ||
| Overbelasting | Pmax | 0,5 | dBm | |||
| Ontvangersreflectiecoëfficiënt | Rrx | -12 | dB | |||
| LOS beweert | Pa | -30 | dBm | |||
| LOS DE-beweert | Pd | -14 | dBm | |||
| LOS Hysterese | Pd-pa | 0,5 | dB | |||
Nota's:
1. De gemiddelde machtscijfers zijn slechts informatief, per IEEE 802.3ae.
2. Gemeten met slechtste ER= 4@10.3125G; Ber-12<10>; 231 – 1 PRBS.
Productdetails
●Steunen 9,95 aan 11.3Gb/s-bitrate
●Duplexlc-Schakelaar
●Compatibel systeem met Cisco
●Heet-pluggable XFP-voetafdruk
●850nm verwarmde VCSEL-laser
●Toepasselijk voor 300m MMF verbinding
●Lage machtsconsumptie, < 1="">
●Digitale Kenmerkende Monitorinterface
●Geen vereiste Verwijzingsklok
●Werkende gevaltemperatuur: Commerical: Industriële 0 tot 70 °C: - 40 aan 85°C
Wij niet alleen verstrekken het grootste deel van belangrijk merkencompatibel systeem, zoals Cisco, Jeneverbes, Alcatel, Uiterste, Brokaat enz., maar ook steunen de aanpassing.
