| Plaats van herkomst: | CHINA |
|---|---|
| Merknaam: | OLKOPTO |
| Certificering: | RoHs, FCC, CE, UL etc |
| Modelnummer: | OLSQ854XM-CDS1 |
| Min. bestelaantal: | 1 PC |
| Verpakking Details: | 4 PCs per pallet |
| Levertijd: | 3-5 werkdagen |
| Betalingscondities: | T/T of Netto 30 dagen |
| Levering vermogen: | 10K per maand |
| Datasnelheid: | 40Gbps | Vormtype: | QSFP+ |
|---|---|---|---|
| Schakelaar: | MPO-schakelaar | Bron: | Vcsel |
| Optische Macht: | -7.6~2.4 | Gevoeligheid: | <-9> |
| Vezeltype: | MMF | Toepassing: | ●De schakelaar & de router de Samenvoeging en Backplane van verbindingen●data van 40GBASE-SR4 40G Et |
| Markeren: | de Zendontvanger van 850nm 40G QSFP+,De Zendontvanger van MMF 40G QSFP+,de Optische Zendontvanger van 40G Qsfp+ |
||

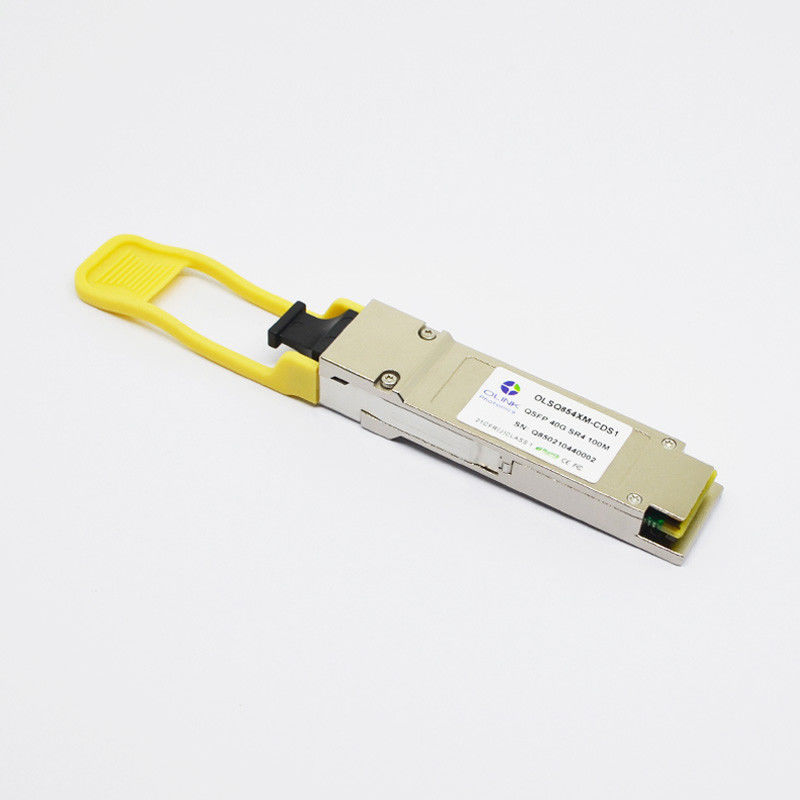

De Zendontvangermodule van MMF 850nm 40G QSFP+
Compatibele 40GBASE-SR4 MMF 850nm QSFP+ de Zendontvangermodule van Cisco qsfp-40g-SR4
Productomschrijvingen
Qsfp-40g-SR4 van Olinkcom wordt ontworpen voor gebruik in toepassingen 40 van Gigabit Ethernet (40GbE) over multi-mode vezel. Het voldoet aan de specificaties van QSFP+ MSA en van IEEE 802.3ba 40GBASE-SR4. De zendontvanger van QSFP+ SR4 integreert vier gegevensstegen in elke richting met elke steeg aan het geven van een bijeengevoegde 40 Gbps bandbreedte. Elke steeg steunt verbindingslengten van 100m op multi-mode vezel van OM3 of 150m op multi-mode vezel van OM4. De optische zender neemt een 4 kanaal850nm VCSEL laser, een de buffer en de laserbestuurder van de 4 kanaalinput, controle en bias blokken op. De optische ontvanger neemt een fotodiode van de 4 kanaalspeld, een 4 kanaaltia serie, een buffer van de 4 kanaaloutput, regelblokken op.
Algemene Werkende Kenmerken
| Parameter | Symbool | Min. | Type | Max. | Eenheid | Nota |
| Datasnelheid | DR. | 9.95 | 10.3125 | 11.3 | Gb/s | |
| Leveringsvoltage | Vcc | 3.13 | 3.3 | 3.47 | V | |
| Leveringsstroom | Icc5 | 450 | mA | |||
| Werkende Gevaltemperaturen. | Tc | 0 | 70 | °C |
Optische Kenmerken (BOVENKANT (C) = 0 tot 70 ℃, VCC = 3,13 tot 3,47 V)
| Parameter | Symbool | Min. | Type | Max. | Eenheid | Nota |
| Zender | ||||||
| Werkende Golflengte | λ | 1483 | 1490 | 1497 | NM | |
| 1543 | 1550 | 1577 | ||||
| Ave. (Toegelaten) outputmacht | BEDEK | 0 | 6 | dBm | 1 | |
| De Verhouding van de zij-wijzeafschaffing | SMSR | 30 | dB | |||
| Uitstervenverhouding | ER | 8.2 | dB | |||
| RMS spectrale breedte | Δλ | 1 | NM | |||
| Stijgings/Daling tijd (20%~80%) | Tr/Tf | 50 | ps | |||
| Verspreidingssanctie | TDP | 3.2 | dB | |||
| Relatief Intensiteitslawaai | RIN | -128 | dB/Hz | |||
| Output Optisch Oog | Volgzaam met IEEE 0802.3ae | |||||
| Ontvanger | ||||||
| Werkende Golflengte | λ | 1550 | NM | |||
| 1490 | ||||||
| Ontvangersgevoeligheid | PSEN1 | -21 | dBm | 2 | ||
| Overbelasting | BEDEK | -7 | dBm | |||
| LOS beweert | Pa | -40 | dBm | |||
| LOS DE-beweert | Pd | -25 | dBm | |||
| LOS Hysterese | Pd-pa | 0,5 | dB | |||
Nota's:
1. De gemiddelde machtscijfers zijn slechts informatief, per IEEE 802.3ae.
2. Gemeten met slechtste ER=9; Ber-12<10>; 231 – 1 PRBS.
• Hoge Kanaalcapaciteit: 40 Gbps per zendontvanger
• Transmissiedatasnelheid tot 10.3Gbps per kanaal
• Op to100m-verbindingen op OM3 MMF
• Hoog-betrouwbaarheid 4 kanaal850nm VCSEL laser
• Elektrisch heet-swappable
• Volgzaam met QSFP+ MSA
• De Optische Schakelaar van MPO
• Werkende temperatuurwaaier: 0~70ºC
• Machtsdissipatie < 1="">
• Steunenddm functie
Verenigbaarheid
• Samenhang 2000 Reeks – N2K-C2248PQ
• Samenhang 2000 Reeks – N2K-C2284PQ
• Samenhang 3000 Reeksen – N3K-3132PQ
• Samenhang 3000 Reeksen – N3K-3172PQ
• Samenhang 3000 Reeksen – N3K-3172TQ
• Samenhang 3000 Reeksen – N3K-C3016Q-40GE
• Samenhang 3000 Reeksen – N3K-C3064PQ
• Samenhang 3000 Reeksen – N3K-C3064PQ-10GE
• Samenhang 3000 Reeksen – N3K-C3064PQ-10GX
• Samenhang 3000 Reeksen – N3K-C3064TQ-10GT
